Videoanleitungen Bodentreppen richtig einbauen: So einfach geht's.
Wellhöfer Bodentreppen einfach und sicher einbauen. Dieses Montagevideo zeigt den kompletten Einbau einer Wellhöfer Bodentreppe GutHolz mit WärmeSchutz, Handlauf und Schutzgeländer. Inklusive Deckenanschluss-System zur luftdichten Ausführung der kritischen Einbaufuge.
Weiter unten zeigen kurze Videosequenzen die einzelnen Einbauschritte. Einfach auf das kleine Vorschaubild klicken und automatisch zum entsprechenden Video gelangen.
Hier finden Sie die Fotodokumentation zum richtigen Einbau von Wellhöfer Dachbodentreppen.
Einbau Bodentreppe GutHolz mit WärmeSchutz, Handlauf und Schutzgeländer
Wichtige Hinweise zur Montage von Dachbodentreppen:
- Einbauzeitpunkt: Baufeuchte beachten! Bodentreppe erst bei Normalklima einbauen.
- Futterkasten immer ohne Treppenteil einbauen (weniger Gewicht, einfacheres Ausrichten).
- Vor Einbau Futterkasten: Deckenöffnung muss bauseits fertig ausgeführt sein (Luftdichte Schicht sauber abgeschlossen; bei Brandschutzdecken Deckenöffnung umlaufend und auf voller Höhe brandschutzgerecht).
- Bei WärmeSchutz-Bodentreppen: Vor Einbau Futterkasten Dichtband (Deckenanschluss-System) mit luftdichter Schicht in Deckenöffnung verkleben.
- Bei FlachdachAusstieg: Vor Einbau Bodentreppen-Futterkasten Flachdach-Kasten und -Deckel auf das Dach bringen.
- Korrekte Höheneinstellung: Fussbodenaufbau muss komplett abgeschlossen sein.
- Nach komplettem Einbau dichtes Schließen des Deckels prüfen und ggf. voreingestellte Federspannung nachjustieren (siehe Einbauhinweis Bodentreppen).
- Jährlich festen Sitz der Schrauben prüfen und Gelenke/Drehpunkte ölen (Benutzer- und Sicherheitshinweis beachten).
Hier sehen Sie eine Fotodokumentation mit den wichtigsten Einbauschritten und die Einbauhinweise als pdf finden Sie hier.
Einbau Bodentreppe: Futterkasten
Bodentreppen mit WärmeSchutz WS3D/WS4D: Montage Deckenanschluss-System
Bodentreppen mit WärmeSchutz WSPH: Montage zertifiziertes PH-Anschluss-System
Deckleisten anbringen
Einbau Bodentreppe: Treppenteil einhängen und Raumhöhe einstellen
Handlauf montieren
Schutzgeländer montieren
Einbau FlachdachAusstieg
Videoanleitung Einbau Bodentreppen - Futterkasten: Hebel aufstellen und Ringöse eindrehen.
Transportsicherung lösen. Hebel aufstellen und festschrauben. Am Drehpunkt um halbe Umdrehung lockern. Ringöse in Schnäpper bis zum Anschlag eindrehen.
Je nach Internetverbindung kann das Abspielen des Videos einen Moment dauern.
Videoanleitung Einbau Bodentreppen - Futterkasten: Ausrichten waagrecht und Rahmen deckenbündig.
Zwei Dachlatten festbinden. Futterkasten einhängen. Mit den vier Holzkeilen Futter in der Höhe ausrichten: waagrecht und Rahmen deckenbündig.
Bei Bodentreppen mit WärmeSchutz: Vor dem Einhängen des Futterkastens Dichtband an die luftdichte Schicht in der Deckenöffnung ankleben (siehe Einbau Deckenanschluss).
Je nach Internetverbindung kann das Abspielen des Videos einen Moment dauern.
Videoanleitung Einbau Bodentreppe mit EinbauHilfe. Futterkasten: Ausrichten waagrecht und Rahmen deckenbündig.
Futter mit der EinbauHilfe in der Höhe ausrichten: waagrecht und Rahmen deckenbündig.
Breiteneinstellung: Haltewinkel einhängen und fixieren
Haltewinkel auf Futterkastenbreite nach aussen schieben. Führungsschienen müssen mind. 10 cm im verstellbaren Aluprofil stecken (Stabilität). Bis zum Anschlag in Montagebohrungen einschieben.
Nach dem Einstellen: Stellschrauben festdrehen!
Erst wenn alle 4 Haltewinkel in Montagebohrungen sicher fixiert sind, Futterkasten in Deckenöffnung heben.
Höhe einstellen:
4 Höheneinsteller ermöglichen exaktes, stabiles Ausrichten.
Bei Bodentreppen mit WärmeSchutz: Vor dem Einhängen des Futterkastens Dichtband an die luftdichte Schicht in der Deckenöffnung ankleben (siehe Einbau Deckenanschluss).
Je nach Internetverbindung kann das Abspielen des Videos einen Moment dauern.
Videoanleitung Einbau Bodentreppen - Futterkasten: Ausrichten mittig, gerade und rechtwinklig.
Bei vorgebohrten Löchern hinterlegen. Justierschrauben eindrehen. Futter im rechten Winkel ausrichten und in der Deckenöffnung ausmitteln. (Diagonalen nachmessen, Fugenlängsseiten zwischen Deckel und Futterkastensteg gleich).
Bei Betondecke 8-er Dübel verwenden.
Am Ende Montagelöcher mit Abdeckkappen verschließen.
Je nach Internetverbindung kann das Abspielen des Videos einen Moment dauern.

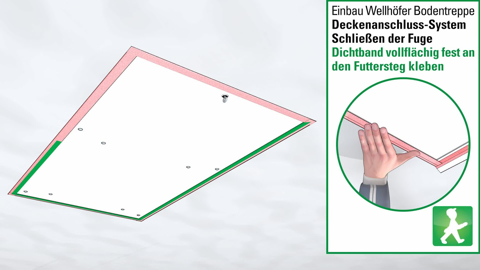

Videoanleitung Einbau Bodentreppen mit WärmeSchutz WS3D/WS4D: Deckenanschluss-System.
Vor Einbau Futterkasten (!) Dichtband an die luftdichte Schicht der Deckenöffnung fest einkleben. Dämmzopf eindrücken. Dichtband fest an den Futterkastensteg ankleben.
Das bauteilgeprüfte Deckenanschluss-System ist bei Wellhöfer WärmeSchutz-Bodentreppen immer im Lieferumfang enthalten und sorgt für die luftdichte Ausführung der Einbaufuge.
Je nach Internetverbindung kann das Abspielen des Videos einen Moment dauern.
Videoanleitung Einbau Bodentreppen mit WärmeSchutz WSPH: PH-Anschluss-System Einbaufuge UNTEN.
Dichtband vor dem Futterkasteneinbau an luftdichte Schicht der Deckenöffnung fest einkleben. Nach Montage Futterkasten Dämmzopf in Einbaufuge eindrücken. Dichtband fest an Futterkastensteg ankleben.
Je nach Internetverbindung kann das Abspielen des Videos einen Moment dauern.
Videoanleitung Einbau Bodentreppen mit WärmeSchutz WSPH: PH-Anschluss-System Einbaufuge MITTE/OBEN.
Anschlussfuge Mitte: Montagebohrungen mit Abdeckkappen verschließen. Schüttdämmung umlaufend auf komplette Höhe einrieseln.
Anschlussfuge Oben: Dämmzopf umlaufend bündig eindrücken.
Je nach Internetverbindung kann das Abspielen des Videos einen Moment dauern.

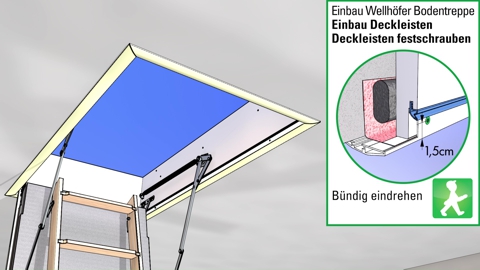

Videoanleitung Einbau Bodentreppen: Deckleisten anbringen.
Erst alle Arbeiten an der Decke beenden. Deckleisten zusammenstecken. Rahmen probehalber aufstecken. Klebeband abziehen. Fest andrücken. Fixieren.
Je nach Internetverbindung kann das Abspielen des Videos einen Moment dauern.
Videoanleitung Einbau Bodentreppen - Dreiteilige Treppenteile GutHolz/AluDrei/StahlBlau: Einhängen und Höhe einstellen.
Stützen aufstellen. Treppenteil innerhalb der Stützen einhängen. Durch Verschieben der Wangen in den Stützen korrekte lichte Raumhöhe einstellen: Fussbodenaufbau muss komplett abgeschlossen sein, Wangen müssen fluchten. Festschrauben.
Je nach Internetverbindung kann das Abspielen des Videos einen Moment dauern.
Videoanleitung Einbau Scherentreppen - Treppenteil Liliput: Einhängen und Höhe einstellen.
Treppenteil innerhalb der Stützen einhängen und anschrauben. Drehpunkt beachten. Scherentreppe parallel zum Deckel aufstellen (Rundstopper nicht lösen - müssen für festen Stand fixiert bleiben). Sicheren Stand prüfen.
Je nach Internetverbindung kann das Abspielen des Videos einen Moment dauern.
Bodentreppen Einbau. Treppenteil Liliput mit Komfortbedienung. Montieren und einstellen.
Treppenteil innerhalb der Stützen einhängen und anschrauben. Federn oben um die Umlenkrollen nach innen und unter der Fixierstange durch nach unten führen. Ringösen am Federende beidseitig positionsgleich in Winkeln verschrauben. Im unbelasteten Zustand Fixierhaken beidseitig gleich an Fixierstange anliegend festschrauben.
Videoanleitung Einbau Bodentreppen: Handlauf montieren.
Montage Holzhandlauf für dreiteilige Wellhöfer Bodentreppen GutHolz/StahlBlau. Handlauf rechts/links und nachträglich montierbar, Anbringung außerhalb der Stützen (Treppenteil innerhalb der Stützen), möglichst parallel zum Treppenteil. Korrekte Höheneinstellung der Treppe beachten! Schrauben festziehen!
Je nach Internetverbindung kann das Abspielen des Videos einen Moment dauern.
Videoanleitung Einbau Bodentreppen: Schutzgeländer montieren.
Pfosten setzen. Stützen montieren. Leisten festschrauben. Bei Bedarf Leisten ablängen.
Ein Schutzgeländer ist von der Bauordnung vorgeschrieben! Die nachträgliche Montage ist möglich.
Je nach Internetverbindung kann das Abspielen des Videos einen Moment dauern.
Videoanleitung Einbau FlachdachAusstieg: Montage Flachdach-Kasten
Vor dem Einbau der Bodentreppe erst Flachdach-Kasten und -Deckel auf das Dach bringen.
Flachdach-Kasten mit Bodentreppen-Futterkasten verbinden. Ausstiegsrichtung beachten!
Je nach Internetverbindung kann das Abspielen des Videos einen Moment dauern.
Videoanleitung Einbau FlachdachAusstieg: Dachhaut anschließen.
Dachhaut umlaufend hochziehen. Mit bauseitigen Schienen befestigen und verkleben. Wetterschutzprofil anbringen.
Je nach Internetverbindung kann das Abspielen des Videos einen Moment dauern.
Videoanleitung Einbau FlachdachAusstieg: Deckel montieren.
Deckel an Scharnieren befestigen. Dämpfer einhängen und sichern.
